シェルアンドチューブ熱交換器は、典型的な汎用工業用熱交換器です。そのコア構造は、チューブ束を収容する大きなシェル (シェル側) と、シェル内に囲まれた多数のパイプ (チューブ側) で構成されます。異なる温度の 2 つの流体がそれぞれシェル側とチューブ側を流れ、金属チューブ壁を通じて効率的に熱交換を行い、加熱、冷却、または凝縮の目的を達成します。
工業用ボイラーのケーシングの下の水たまりが単なる配管の問題であることはほとんどありません。 60 t/h のコークス炉排ガス廃熱ボイラーでは、ケーシングの継ぎ目に沿って現れる水は、通常、管と管板の溶接の失敗、エコノマイザー管の薄化、またはハンドホールのガスケットのしだれのいずれか 3 つの原因を示しています。これら 3 つの障害は歩道から見るとほぼ同じに見えますが、修復にかかる費用とダウンタイムは大きく異なります。 誘惑は常に同じです。何かを締めて、ユニットをオンラインに保ち、次の計画停止中に対処する必要があります。これはまさに、ボイラー漏れの修理に 4 時間かかる作業...
Read Moreボイラー安全リリーフバルブの漏れ：詳細の前に簡単な答え ボイラーの安全逃がし弁に漏れがある場合は、管理上の問題としてではなく、圧力境界の欠陥として扱ってください。バルブは、加圧ドラムと過圧現象の間に立つ最後の機械的障壁であり、蒸気を連続的に通過させるバルブはすでに信頼できる障壁ではなくなっています。目に見えるプルームは、通常数週間前に始まり、ディスクとシートの間に最初の微細な蒸気経路が開いた一連の出来事の終わりです。 実際的な結論が最初に来ます。それがその後の行動すべてを決定するからです。プラグを差し込んだり、猿ぐつわを噛んだり、レバーを配線して下げたり、閉...
Read Moreボイラー PRV が漏れる理由: 結論を先に 午前3時、前日まで完璧に稼働していたボイラーの下の床に暖かい水たまりが広がる。自然な反応は、バルブが故障したと想定し、交換品を注文することです。その反応はたいてい間違っています。ボイラー PRV の漏れは、システム内のどこか別の場所での圧力トラブルの症状であり、安全弁はそれを報告できる唯一のコンポーネントにすぎません。 圧力リリーフバルブは、PRV、安全バルブ、リリーフバルブとも呼ばれ、固定設定値に固定された機械装置です。家庭用および軽度の業務用温水ボイラーは通常、2.5 bar または 30 psi に設定され...
Read Moreとは何ですか シェルアンドチューブ熱交換器 それはどのように機能するのでしょうか? A シェルアンドチューブ熱交換器 は、管の束を含む円筒形の圧力容器 (シェル) で構成される、広く使用されている熱装置です。 1 つの流体はチューブ内 (チューブ側) を流れ、別の流体はシェル内 (シェル側) でチューブの周囲を流れます。熱はチューブの壁全体に伝わり、効率的な加熱、冷却、または凝縮が可能になります。信頼される者として 産業用熱交換器サプライヤー , 江蘇新能化工設備有限公司 高性能設計を提供します。 2005 年に設立された中国の排ガス回収装置メーカーおよび廃熱回収システム会社である江蘇信能化工設備有限公司は、排ガス廃熱回収システムおよび化学装置の研究開発と製造を専門とし、ヒートパイプの開発からニッケルベースのろう付けから圧力容器の製造に至るまでの包括的な社内能力を備えています。当社の製品は石炭化学、冶金、発電、合成アンモニア産業で広く使用されており、海外市場にも輸出されています。私たちの 中国のチューブ熱交換器 ソリューションは、堅牢な構造とカスタマイズされた熱設計を組み合わせています。
通常、 シェル＆チューブ熱交換器メーカー 設計により、以下の範囲の全体的な熱伝達係数が提供されます。 150～1200W/m²・K 流体の特性と流れの配置によって異なります。世界中の工業用熱交換業務 (精製、石油化学、電力) の 65% 以上がこの技術に依存しています (TEMA 規格、2024 年)。
の シェル型熱交換器 温度勾配による伝導と対流に基づいて動作します。熱い流体 (シェル側またはチューブ側) が熱エネルギーを放出し、その熱エネルギーがチューブの壁の厚さ (通常 1.2 ～ 3.5 mm) を超えて、冷たい流体に吸収されます。シェル内のバッフルは、シェル側の流体をチューブ束全体に複数回誘導し、乱流と熱伝達係数を増加させます。 40-60% ストレートスルーデザインと比較して。固定管板 管板熱交換器 フローティングヘッドまたは U チューブ設計は熱膨張に対応しながら、非腐食性のクリーン サービスに一般的に使用されます。一般的なオイルクーラー用途 (チューブ側: 85℃ オイル、シェル側: 30℃ 冷却水) の場合、適切に設計された 中国シェルアンドチューブ熱交換器 0.85 を超える対数平均温度差 (LMTD) 補正係数を達成し、油流量の 1.5 倍の水流量で出口油温度が 42°C に低下しました。
A チューブ熱交換器メーカー Jiangsu Shineng のように、バッフル間隔 (シェル ID の 0.2 ～ 0.5) とチューブピッチ (1.25 ～ 1.5 × チューブ外径) を最適化して、熱伝達と圧力損失のバランスをとります。業界データ (管状熱交換器製造業者協会による) によると、2 パス シェルと 4 パス チューブの配置では、液体-液体の役割において全体の効率が 75 ～ 85% に達する可能性があります。
の following table lists key design parameters used by シェルアンドチューブ熱交換器 supplier Jiangsu Shineng は化学および電力用途に最適です。これらの値は、TEMA および ASME セクション VIII のガイドラインに従っています。
| パラメータ | 代表的な範囲 | 単位 |
|---|---|---|
| シェルの直径 | 150 – 2500 | mm |
| チューブの長さ | 1.5～9.0 | m |
| チューブ外径（共通） | 15.9、19.05、25.4 | mm |
| 最大設計圧力 | 0.5～10.0 | MPa |
| 設計温度 | -30～550 | °C |
横棒グラフ分析: の chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed シェルアンドチューブ熱交換器 。水対水の役割の場合、U は通常 850 ～ 1200 W/m²・K の範囲にあり、このような熱交換器はコンパクトになります。蒸気が水に対して凝縮すると、相変化の促進により非常に高い U (1000 ～ 1500) が得られます。油冷却 (油-水) などの液体から液体へのアプリケーションでは、150 ～ 400 の中程度の U が示されます。したがって、より多くの表面積が必要になります。ガスサービスでは最低の U (30 ～ 100) が達成され、より大きなユニットが必要になります。プロフェッショナルとして 産業用熱交換器サプライヤー 、Jiangsu Shineng はバッフル設計とチューブ側パスを最適化し、各カテゴリーの U 値をより高い値に押し上げます。 80,000 kg/h の原油を処理する石油化学プラントの場合、U を 250 W/m²・K から 320 W/m²・K に増やすと、必要な面積が 22% 削減され、材料費と設置面積が節約されます。
A チューブ熱交換器メーカー より均一な温度差が得られるため、通常は向流配置を推奨します。以下の折れ線グラフは、典型的な逆流の温度と長さを示しています。 シェル＆チューブ熱交換器メーカー 設計 (高温流体: 180℃ ～ 85℃、低温流体: 30°C ～ 120℃)。
折れ線グラフの解釈: 逆流の中で シェル型熱交換器 、熱い流体は 180 °C で入り、85 °C で出ますが、冷たい流体は 30 °C から 120 °C に温まります。温度曲線は、長さ全体にわたってほぼ一定の駆動力 ΔT を維持し、約 46°C の対数平均温度差 (LMTD) をもたらします。平行流の場合、LMTD はわずか 31°C となり、同じ負荷に対して 48% 多い伝熱面積が必要となります。だからこそ シェルアンドチューブ熱交換器 supplier 江蘇新能では、凍結の懸念がある場合を除き、常に逆流を推奨しています。合成アンモニア プラント用の 4 MW 熱回収システムでは、平行流ではなく向流を使用することで管束の長さが 5.2 m から 3.7 m に短縮され、設備投資と圧力損失が 18% 直接減少しました。
中国シェルアンドチューブ熱交換器 ユニットは業界全体で重要な役割を果たします。縦棒グラフは、当社が供給する製品の典型的な熱負荷範囲を示しています。 管板熱交換器 さまざまな分野で (データは 2025 年のプロジェクトレビューに基づいています)。
縦棒グラフの洞察: の bar heights illustrate typical thermal duties handled by one シェルアンドチューブ熱交換器 主要産業で。給水加熱需要が高いため、発電ユニットは多くの場合、大容量 (熱交換器あたり 7.8 MW) を必要とします。冶金工場 (鉄鋼、非鉄) は、バグハウスに入る前の排ガス熱回収の平均負荷が 5.5 MW であると報告しています。石油化学分解装置は熱交換器あたり約 4.2 MW の負荷で動作しますが、石炭化学物質 (メタノールまたは合成アンモニア) は通常 3.0 MW のユニットを必要とします。江蘇新能が主演 産業用熱交換器サプライヤー は、これらの分野に 380 台を超えるシェルアンドチューブ交換器を納入してきました。内モンゴルにおける 2024 年のプロジェクトでは、単一のシェルアンドチューブ廃熱交換器が 4.8 MW を回収し、蒸気消費量を年間 12,000 トン削減し、工場の二酸化炭素排出量を直接的に改善しました。
プレート式または空冷式熱交換器と比較して、 シェル型熱交換器 高圧およびファウリングサービスに利点をもたらします。レーダー チャートは、典型的な企業の 4 つの属性を評価します。 シェルアンドチューブ熱交換器 manufacturers デザイン。
レーダーチャートの評価: の blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For 中国のチューブ熱交換器 用途、冶金および石炭化学プラントが選択 シェルアンドチューブ熱交換器 supplier 江蘇新能は頑丈な炭素鋼またはステンレス鋼構造です。 20 年のライフサイクルにわたって、適切にメンテナンスされたシェルアンドチューブ ユニットでは通常 2 回のチューブ交換のみが必要ですが、プレート ユニットでは 5 回のガスケットのオーバーホールが必要になる場合があります。このため、シェルアンドチューブは汚れた高温の流れに適した選択肢となります。
江蘇新能化工設備有限公司 世界中の 300 以上のシェルアンドチューブ熱交換器のリファレンスを組み合わせています。私たちの 中国シェルアンドチューブ熱交換器 製品は、合成アンモニア廃熱回収、冶金炉の冷却、発電所の潤滑油クーラーに使用されています。また、既存のシェルの改造や再チューブのサービスも提供し、耐用年数を 15 年以上延長します。

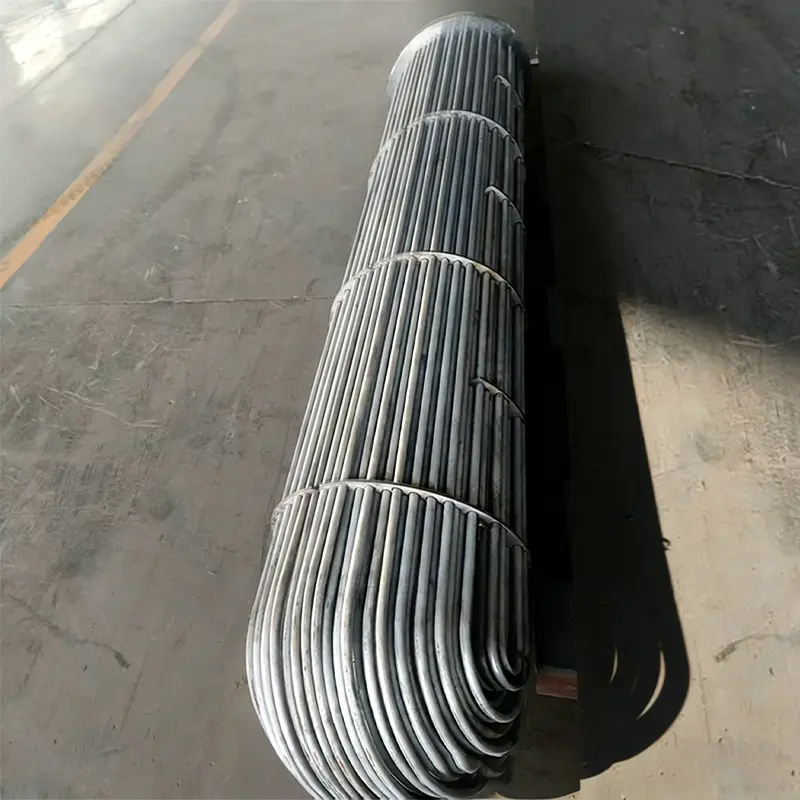

固定管板内 チューブ熱交換器メーカー デザインでは、両方のチューブシートがシェルに溶接されており、熱膨張を制限します。 U チューブ束により自由に拡張でき、洗浄が容易になりますが、屈曲領域により洗浄が制限されます。 Jiangsu Shineng は、温度差が大きい場合 (>100°C) には U チューブを推奨します。
十分に監視されている シェル型熱交換器 冷たい流体の圧力損失の増加と出口温度の低下を示しています。全体のUが設計値より30％低下した場合は洗浄を推奨します。堆積物の種類に応じて、機械的洗浄 (チューブ ブラッシング) または化学的循環が適用されます。
はい、ただし、ガス側の熱伝達係数は低くなります (30 ～ 100 W/m²・K)。延長された表面 (チューブのフィン) がよく使用されます。として 産業用熱交換器サプライヤー , Jiangsu Shineng は、廃熱ボイラーの上流で排ガス熱回収用のフィンチューブシェルアンドチューブ熱交換器を提供し、最大 72% の効率を達成しています。
