サイクロン集塵機は、遠心力を利用して気体と固体を分離する機械式集塵装置です。粉塵を含んだ空気流が 15 ～ 25 m/s の速度で接線方向に装置に入るとき、空気流は回転し、ガスよりも密度の高い粉塵粒子が遠心力で壁に投げつけられ、底部ホッパーに落下します。こうして粉塵が空気流から分離されます。捕集にフィルター媒体を使用するバグハウス集塵機やカートリッジ集塵機と比較して、サイクロン集塵機は主に粒子サイズが大きい粉塵 (通常は 5μm を超える粉塵粒子を捕捉) または高濃度の粉塵の前処理用に設計されています。シンプルな構造により頻繁なろ材交換の必要がなく、初期投資や運用・保守コストの面で大きなメリットをもたらします。除塵効率は一般に80%～98%、抵抗損失は約580～1960パスカルであり、高温・高負荷の粉塵を取り扱う場合でも安定した性能を発揮します。これは、建材、化学、冶金などの業界における高濃度粉塵の事前除去および材料回収プロセスで一般的に使用されます。サイクロン集塵機には可動部品がなく、炭素鋼やステンレス鋼などの材料で作ることができるため、耐久性があり、幅広い動作条件に適しています。ただし、微細粉塵の捕捉効率が限られているため、全体的な浄化効果を向上させるために、他の高効率集塵機と直列で使用されることがよくあります。
工業用ボイラーのケーシングの下の水たまりが単なる配管の問題であることはほとんどありません。 60 t/h のコークス炉排ガス廃熱ボイラーでは、ケーシングの継ぎ目に沿って現れる水は、通常、管と管板の溶接の失敗、エコノマイザー管の薄化、またはハンドホールのガスケットのしだれのいずれか 3 つの原因を示しています。これら 3 つの障害は歩道から見るとほぼ同じに見えますが、修復にかかる費用とダウンタイムは大きく異なります。 誘惑は常に同じです。何かを締めて、ユニットをオンラインに保ち、次の計画停止中に対処する必要があります。これはまさに、ボイラー漏れの修理に 4 時間かかる作業...
Read Moreボイラー安全リリーフバルブの漏れ：詳細の前に簡単な答え ボイラーの安全逃がし弁に漏れがある場合は、管理上の問題としてではなく、圧力境界の欠陥として扱ってください。バルブは、加圧ドラムと過圧現象の間に立つ最後の機械的障壁であり、蒸気を連続的に通過させるバルブはすでに信頼できる障壁ではなくなっています。目に見えるプルームは、通常数週間前に始まり、ディスクとシートの間に最初の微細な蒸気経路が開いた一連の出来事の終わりです。 実際的な結論が最初に来ます。それがその後の行動すべてを決定するからです。プラグを差し込んだり、猿ぐつわを噛んだり、レバーを配線して下げたり、閉...
Read Moreボイラー PRV が漏れる理由: 結論を先に 午前3時、前日まで完璧に稼働していたボイラーの下の床に暖かい水たまりが広がる。自然な反応は、バルブが故障したと想定し、交換品を注文することです。その反応はたいてい間違っています。ボイラー PRV の漏れは、システム内のどこか別の場所での圧力トラブルの症状であり、安全弁はそれを報告できる唯一のコンポーネントにすぎません。 圧力リリーフバルブは、PRV、安全バルブ、リリーフバルブとも呼ばれ、固定設定値に固定された機械装置です。家庭用および軽度の業務用温水ボイラーは通常、2.5 bar または 30 psi に設定され...

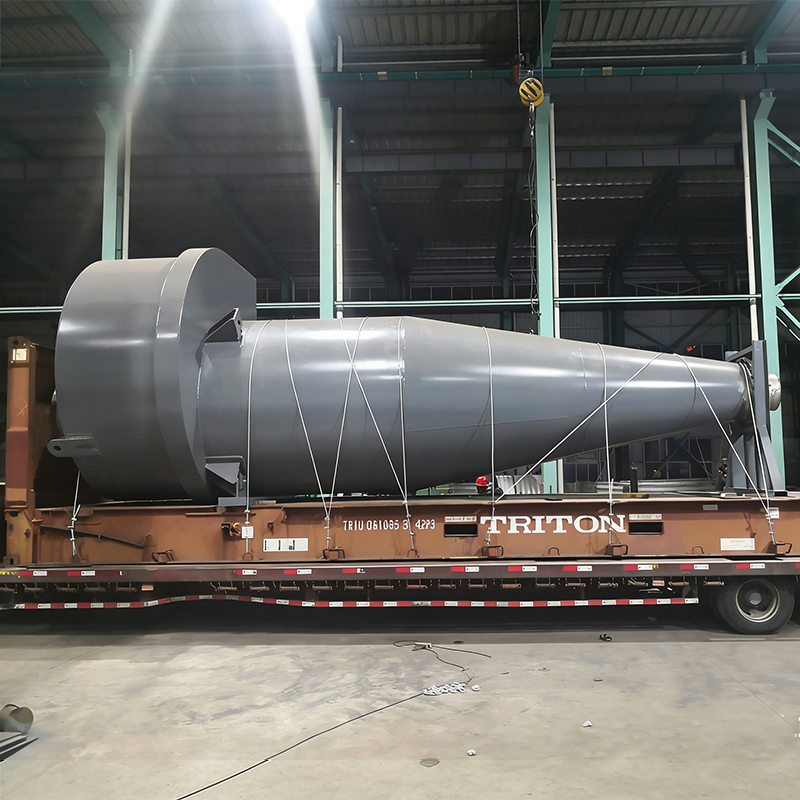

Read Moreサイクロン集塵機 (とも呼ばれます) サイクロンコレクター または 産業用サイクロン集塵機 ) は、遠心力を使用してガス流から粒子状物質を除去する、広く使用されている機械的分離装置です。フィルターベースのシステムとは異なり、 中国サイクロン集塵機 可動部品やフィルターバッグがないため、高温や研磨粉塵の用途に対して信頼性が高くなります。 江蘇新能化工設備有限公司 — 中国の排ガス回収装置メーカーおよび廃熱回収システム会社である江蘇新能化学設備有限公司は、2005 年に設立され、排ガス廃熱回収システムおよび化学装置の研究開発と製造を専門とし、ヒートパイプの開発からニッケルベースのろう付けから圧力容器の製造に至る総合的な社内能力を備えています。当社の製品は石炭化学、冶金、発電、合成アンモニア産業で広く使用されており、海外市場にも輸出されています。同じ優れたエンジニアリングが当社にも適用されます。 中国の機械式集塵機 事前ろ過と粉塵負荷の軽減のためのソリューション。
通常、 サイクロン集塵機 ～の収集効率を達成します 85% ～ 95% 10 ミクロン以上の粒子の場合 98% 30 ミクロンを超える粒子の場合。それはとして機能します ダスト副サイクロン 多くのプラントで、下流のバグハウスやスクラバーを保護します。世界のセメントおよび冶金部門だけでも 30 万台を超えるサイクロン ユニットが使用されており、年間数百万トンの貴重なダストを回収しています (EPA 技術レビュー 2024)。
A 産業用サイクロン集塵機 入口ガスの速度を高速の螺旋渦に変換します。ガスは上部から接線方向に流入し (入口速度は通常 15 ～ 25m/秒)、二重渦を形成します。外側の下向き螺旋は塵を壁に向かって押し出し、内側の上向き螺旋はきれいなガスを排出します。遠心加速度の範囲は次のとおりです。 500～2000G 、粒子が円錐形の壁に衝突し、ダストホッパー内に滑り込みます。
標準的なステアマンド高効率設計の場合、カット直径 (d50) (効率 50% で収集される粒子サイズ) は約 4～6ミクロン 1.0〜1.5 kPaの圧力損失で。インレット寸法とコーン長さを最適化することで、 サイクロン集塵機サプライヤー Jiangsu Shineng は、石炭化学物質の前洗浄用に、微粒子排出量を 50 mg/Nm3 未満に削減するカスタム ユニットを製造しています。 2025 年の冶金設備からのデータは、 92% 廃熱ボイラー前の鉄鉱石微粉（サイズ範囲 8 ～ 50 μm）。
以下の表は、製品の典型的な部分効率をまとめたものです。 最高のサイクロン集塵機 ASME PTC 31 規格に準拠。 5 ミクロン未満の粒子の場合、 サイクロンコレクター プレクリーナーとして機能する場合があります。ただし、バグハウスと組み合わせると、全体の効率 > 99.9% が達成されます。
| 粒子径 (μm) | 効率(%) | 代表的な用途 |
|---|---|---|
| 1-5 | 30-55 | 微粉飛灰、二次回収 |
| 5-10 | 60-80 | セメント粉塵、木くず |
| 10-30 | 85-94 | 冶金粉塵、石炭微粉 |
| >30 | 95-98 | 砂、研削粉 |
横棒分析: 上のグラフは、次のような強い依存性を示しています。 サイクロン集塵機 粒子径の効率。 5 ミクロンの粉塵 (微細な冶金ヒュームに典型的) の場合、効率は 42% にとどまり、これが理由です。 中国の機械式集塵機 単独ではバッグハウスによる研磨が必要な場合があります。 10 ミクロンでは効率が 70% に上昇し、事前分離の一般的なカットオフを超えます。 20ミクロンに達すると、 ダスト副サイクロン 材料の 88% を捕捉し、下流の負荷を大幅に削減します。 50 ミクロン (粗い灰や砂など) では、 サイクロン抽出器 97% を達成し、スタンドアロン ソリューションになります。これらの値は、山西省の石炭化学プラントで実施された粒度分布試験（2025 年）から得られています。最適な結果を得るには、 最高のサイクロン集塵機 Jiangsu Shineng のは、特定のダスト PSD を中心にカスタム設計されています。
よく設計された 産業用サイクロン集塵機 収集効率とエネルギー消費のバランスを保ちます。次の折れ線グラフは、典型的な圧力降下の変化を示しています。 サイクロンコレクター ガスの速度が増加すると、体が膨張します。 CFD シミュレーションによって検証された実験室規模のデータ (Journal of Aerosol Science、2024)。
折れ線グラフの解釈: のために 中国サイクロン集塵機 、入口速度が 10 m/s から 25 m/s に増加すると、圧力損失は 400 Pa から 1650 Pa に増加します。これは二次関数 (ΔP ∝ v²) に従います。最適な動作ゾーン サイクロン集塵機 典型的には 16 ～ 20 m/s であり、中程度のエネルギーペナルティ (800 ～ 1200 Pa) で 10 ミクロンの粉塵に対して 88% 以上の除去効率を達成します。 12 m/s 未満ではダストの再飛来が発生し、22 m/s を超えるとコーンの浸食が加速し、電力コストが急激に増加します。江蘇新能 産業用サイクロン集塵機 高速冶金作業向けに耐摩耗性ライナーを組み込んだ設計です。 50,000 m3/h のガス流量の場合、24 m/s ではなく 18 m/s を選択すると、ファンの電力消費が 38% 中程度の粒子の 90% の収集を維持しながら。
サイクロン集塵機サプライヤー 江蘇新能は多様な分野にサービスを提供しています。以下の縦棒グラフは、適切なサイズの粉塵を使用した 4 つの主要産業の典型的な粉塵入口濃度と出口濃度を比較しています。 中国の機械式集塵機 プレフィルターとして。
縦棒グラフの洞察: このグラフは、生ガスの粉塵負荷と高効率後の清浄ガスを対比しています。 ダスト副サイクロン 。製鉄 (EAF オフガス) では、入口ダスト濃度が 50 g/Nm3 に達することがあります。適切に設計された 産業用サイクロン集塵機 約 5.8 g/Nm3 まで減少します。 88.4% の質量除去 。セメントキルンの場合、削減量は 35 から 4.5 g/Nm3 (効率 87%) です。微粉炭を燃焼させる発電所では、18 g/Nm3 の入口が 2.1 g/Nm3 (効率 88.3%) に低下します。このようなパフォーマンスがその理由を証明しています 最高のサイクロン集塵機 前処理には依然として不可欠です。粉塵負荷を低減することにより、下流バグフィルターの耐用年数が最大で延長されます。 300% (2025 年、河南省の江蘇新能施設の現場データ)。
以下のレーダー チャートは、温度耐性、メンテナンス コスト、微細粉塵 (2 ～ 5 μm) の収集効率、および資本コストの 4 つの主要な基準を評価しています。サイクロン（青）は高温・低メンテナンスに優れています。
レーダーチャートの解釈: レーダーは以下を比較します 中国サイクロン集塵機 （青い多角形）と典型的なバッグハウス（赤い破線）。の サイクロンコレクター 高温耐性 (問題なく最大 450°C) では最高スコア (10/10) を獲得し、フィルターバッグやパルスジェットが必要ないためメンテナンスの手間がかからないことで 9/10 を獲得しました。資本コストが大幅に低くなります (8/10)。微細粉塵効率 (2 ～ 5 μm) では、サイクロンは 3/10 しか達成できませんが、バグハウスは 9/10 に達します。ただし、 中国の機械式集塵機 バグハウスと組み合わせて使用すると、高価な細かいフィルターの負荷が軽減され、プラント全体の運用コストが最適化されます。冶金廃熱システムでは、 サイクロン集塵機 江蘇新能の製品は、下流の廃熱ボイラーを研磨灰から保護します。ケーススタディ: 雲南省の銅精錬所が当社の製品を設置しました。 産業用サイクロン集塵機 また、バッグハウスの年間メンテナンスが 43% 削減されました。
したがって、正しいものを選択すると、 サイクロン集塵機サプライヤー PSD に最適な形状 (入口の高さ、渦ファインダーの直径) を保証します。 Jiangsu Shineng は CFD シミュレーションと独自の耐摩耗性ライニングを組み合わせて、 最高のサイクロン集塵機 過酷な環境向けのシステム。
経験者として サイクロン集塵機サプライヤー , Jiangsu Shineng は、効率曲線、圧力降下予測、3D モデルを含む完全な技術文書を提供します。あらゆる人にとって 中国の機械式集塵機 お問い合わせがあった場合、当社は粒度分析を実施して、地域の環境基準（通常、事前除塵用の排出口あたり 50 mg/Nm3）を満たす分離性能を保証します。
最適な入口速度 サイクロン集塵機 16〜20m/秒です。 12 m/s 未満では、粒子の再飛来により効率が低下します。 22 m/s を超えると、侵食と圧力損失が劇的に増加します。 Jiangsu Shineng は、粉塵の摩耗性に基づいて特定の速度に合わせて各ユニットを設計しています。
標準 中国サイクロン集塵機 壁に蓄積した吸湿性や粘着性の粉塵に対しては効果が低くなります。ただし、ライナーを追加したり、断熱材付きの「ドライサイクロン」を使用したりすることで結露を防ぎます。高湿度 (>15% RH) の場合は、プレヒーターまたは代替設計をお勧めします。
「ダスト代理サイクロン」は通常、作業場掃除機用の小型で高効率の透明なプラスチック製サイクロンを指します。産業用同等品 サイクロン集塵機 Supplier Jiangsu Shineng スケールは、厚い円錐角 (12 ～ 15°) で大量の流れに対して同じ遠心原理を採用しています。どちらも可動部品を共有していませんが、工業用バージョンは重い鋼を使用しており、15 μm を超える粒子に対して 95% を達成します。
のためにny further inquiry about 最高のサイクロン集塵機 廃熱回収または化学プロセスとの統合については、2005 年以来の信頼できるパートナーである江蘇新能化工設備有限公司にお問い合わせください。
