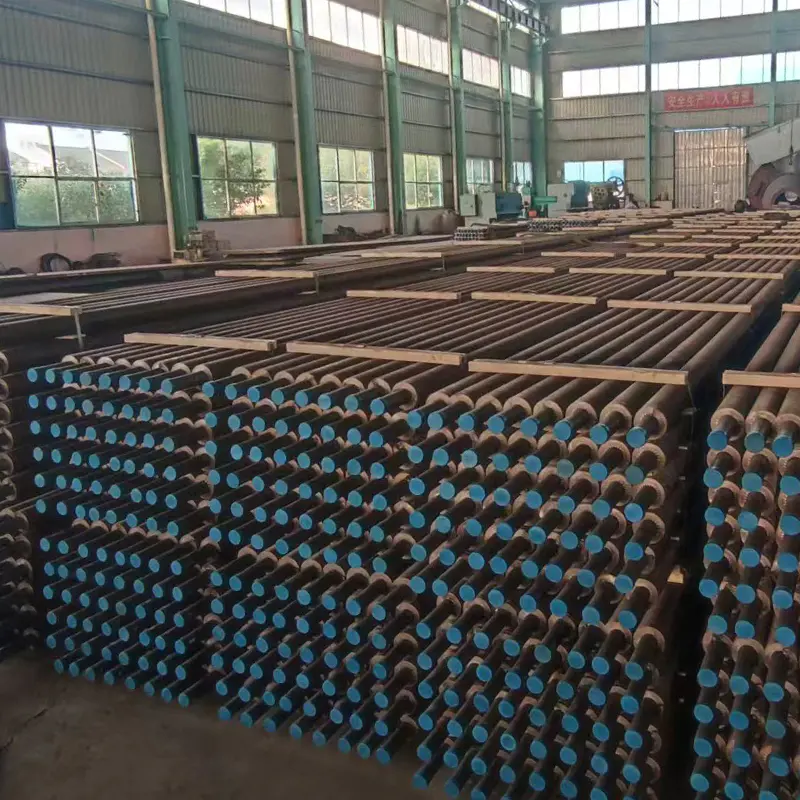

ロータリーハース炉廃熱ボイラーは、環状加熱炉の高温排ガスから廃熱を回収するために特別に設計された高効率で省エネの装置です。この製品は、通常の廃熱ボイラーと比較して、ダスト含有量が高い、スケールが付着しやすい、腐食性が強いなどの環状加熱炉からの排ガスの特性に合わせて最適化されています。その主な違いは、独自の水平底部キャビティ構造にあり、粉塵は底部灰ホッパーに自然に落ち、自動灰除去システムを通じて継続的に排出され、熱交換面への灰の蓄積による伝熱効率の低下やシステム障害を根本的に回避します。同時に、排ガスの特性に基づいて熱交換面の材質と配置を最適化して設計し、耐食性と長期運転安定性を大幅に向上させました。本製品は、定格蒸気圧力（0.8～2.5MPa）と蒸気温度（飽和温度～300℃）の範囲内で柔軟に調整可能で、さまざまな産業シナリオのニーズに適応します。
工業用ボイラーのケーシングの下の水たまりが単なる配管の問題であることはほとんどありません。 60 t/h のコークス炉排ガス廃熱ボイラーでは、ケーシングの継ぎ目に沿って現れる水は、通常、管と管板の溶接の失敗、エコノマイザー管の薄化、またはハンドホールのガスケットのしだれのいずれか 3 つの原因を示しています。これら 3 つの障害は歩道から見るとほぼ同じに見えますが、修復にかかる費用とダウンタイムは大きく異なります。 誘惑は常に同じです。何かを締めて、ユニットをオンラインに保ち、次の計画停止中に対処する必要があります。これはまさに、ボイラー漏れの修理に 4 時間かかる作業...
Read Moreボイラー安全リリーフバルブの漏れ：詳細の前に簡単な答え ボイラーの安全逃がし弁に漏れがある場合は、管理上の問題としてではなく、圧力境界の欠陥として扱ってください。バルブは、加圧ドラムと過圧現象の間に立つ最後の機械的障壁であり、蒸気を連続的に通過させるバルブはすでに信頼できる障壁ではなくなっています。目に見えるプルームは、通常数週間前に始まり、ディスクとシートの間に最初の微細な蒸気経路が開いた一連の出来事の終わりです。 実際的な結論が最初に来ます。それがその後の行動すべてを決定するからです。プラグを差し込んだり、猿ぐつわを噛んだり、レバーを配線して下げたり、閉...
Read Moreボイラー PRV が漏れる理由: 結論を先に 午前3時、前日まで完璧に稼働していたボイラーの下の床に暖かい水たまりが広がる。自然な反応は、バルブが故障したと想定し、交換品を注文することです。その反応はたいてい間違っています。ボイラー PRV の漏れは、システム内のどこか別の場所での圧力トラブルの症状であり、安全弁はそれを報告できる唯一のコンポーネントにすぎません。 圧力リリーフバルブは、PRV、安全バルブ、リリーフバルブとも呼ばれ、固定設定値に固定された機械装置です。家庭用および軽度の業務用温水ボイラーは通常、2.5 bar または 30 psi に設定され...
Read Moreロータリーハース炉廃熱ボイラー（RHF WHB） は、冶金および工業プロセスの回転炉床炉から生成される高温の排ガスを回収する重要なエネルギー回収装置です。世界的なエネルギー効率の義務化に伴い、 RHF WHB システム 廃熱を最大 68% 回収でき、統合製鉄所の燃料消費量を 15 ～ 20% 削減します。として 中国の排ガス回収装置メーカー , 江蘇新能化工設備有限公司 先進的なエンジニアリングを行っています RHF廃熱ボイラーメーカー 2005 年以来ソリューションを提供し、石炭化学、冶金、発電、合成アンモニア産業にサービスを提供しています。
回転炉床炉は 1250 ～ 1450℃ で動作し、20 ～ 25% の CO と水素を含む排ガス流を生成します。回復しなければ、このエネルギーは失われます。あ ロータリーハース炉WHB 廃熱を蒸気または熱水に変換し、プラントの経済性と二酸化炭素排出量を直接的に改善します。 2025 年の冶金プロジェクトのデータによると、 炉WHB 年間 300,000 トンの DRI プラントで CO₂ 排出量を年間約 8,400 トン削減します。
A ロータリーハース炉廃熱ボイラー (としても知られています) RHF WHB または RHFボイラー ）は、回転炉床炉（RHF）の後に設置され、排ガスから顕熱と潜熱を回収する熱交換システムです。通常、燃焼排ガスは 800 ～ 1100℃ で RHF から排出され、炉の総エネルギー入力の 35 ～ 40% を運びます。の 産業用WHB この熱流を捕捉して最大 4.0 Mパ の圧力の飽和または過熱蒸気を生成し、タービンを駆動したり、プロセス加熱を供給したりできます。
従来の火管ボイラーに比べ、専用の 冶金WHB RHF オフガスには微細な酸化鉄粒子 (5 ～ 20 μm) が含まれるため、特別に設計された防汚表面を備えた水管構造を採用しています。ボイラーは通常、蒸発器セクション、過熱器、およびエコノマイザーで構成されます。のために ロータリーハース炉回収システム 、全体の熱伝達係数は、ガス速度 (3 ～ 6 m/s) に応じて 55 ～ 75 W/m²·K の範囲になります。 江蘇新能化工設備有限公司 ニッケルベースのろう付けヒートパイプを採用し、高温腐食に耐え、92% の熱効率を達成します。 RHF熱回収 デザイン。
をインストールする RHF廃熱ボイラーメーカー このシステムは冶金プラント全体に測定可能な利益をもたらします。以下のグラフは、江蘇省での 2025 年のケーススタディ (360 日運用のデータ) に基づいて、WHB 統合前後の一般的なパフォーマンス指標を比較しています。
解釈: この横棒グラフは、 ロータリーハース炉WHB インストール。暖房需要の減少により、燃料の節約が 20% 増加します。排気ガス温度が 450℃ から 180℃ に低下し、熱汚染を防止し、下流のバグハウスの性能を向上させます。蒸気発生量は、250,000 tpa の RHF プラントでは 1 時間あたり最大 12.5 トンに達します。 CO₂ 排出量は年間約 8,400 トン減少し、これは 1,800 台の車が道路からなくなることに相当します。投資回収期間は平均 14 か月です。 産業用WHB ～にとって非常に魅力的な投資 冶金WHB アプリケーション。すべての数値は、中国および海外の設備からの実際の稼働データに基づいています。 江蘇新能化工設備有限公司 ボイラー。
さらに、うまくデザインされた RHF熱回収 System 以前に化石燃料から生成された蒸気が回収された熱で置き換えられるため、冷却塔での水の消費量が 35% 削減されます。典型的な統合鉄鋼複合施設の場合、これは年間 120 万ドルの節約に相当します (2025 年のエネルギー価格に基づく)。
以下の表は、一般的な設計パラメータをまとめたものです。 炉廃熱回収ボイラー 回転炉床炉の用途に合わせて調整されています。これらの仕様は ASME および GB 規格に準拠しており、 江蘇新能化工設備有限公司 カスタマイズされたオファー RHF WHB さまざまな冶金能力に対応します。
| パラメータ | 値の範囲 | 単位 |
|---|---|---|
| 排ガス入口温度 | 800-1100 | °C |
| 排ガス出口温度 | 160-200 | °C |
| 蒸気圧力（設計値） | 1.6～4.0 | MPa |
| 蒸気温度（過熱） | 250-400 | °C |
| 熱効率（LHVベース） | 67.5～72.0 | % |
| ガス側圧力降下 | ≤ 1200 | Pa |
縦棒グラフ分析: 縦棒は図を示しています RHFボイラー さまざまなプラント能力に対する熱効率。年間 150,000 トン (tpy) の回転炉床炉の場合、ガス流の安定性が低いため、効率は 68% に達します。 300,000 tpy では、71.5% の最適効率が達成されます。 RHF熱回収 システムは設計速度 (4.5 m/s) 付近で動作します。ただし、500,000 tpy では、汚れの可能性が増加し、熱交換表面積が制限されるため、効率はわずかに 69.8% に低下します。 300kt プラントの対応する蒸気出力は、2.5 MPa で 9.2 t/h です。このデータは次のものから来ています 江蘇神能さん 6台の動作環境でのパフォーマンステスト 冶金廃熱ボイラー 単位。特に、 炉廃熱回収 効率はプラント全体のエネルギー強度に直接影響し、一次燃料消費量が DRI 1 トンあたり 0.8 GJ 削減されます。
内部の冷却曲線 ロータリーハース炉ボイラー 対数減衰を示します。以下の折れ線グラフは、5 つの熱交換ゾーンにわたる入口の 980℃ から出口の 180°C までの温度低下を示しています。 江蘇新能化工設備有限公司 フィン付きチューブの間隔を最適化し、灰の蓄積を最小限に抑えながら対流熱伝達を最大化します。
折れ線グラフの説明: この曲線は、標準物質を通る排ガス冷却経路を示しています。 RHF廃熱ボイラー によって提供されました 中国ロータリーハース炉WHB 専門家。 RHF 燃焼ゾーン後の 980°C でガスが放射セクション (図示せず) に入り、過熱器を通過します (温度は 610°C から 450°C に低下します)。蒸発器バンクでは、エネルギーが吸収されて蒸気が発生し、温度が 260°C まで下がります。最後に、エコノマイザーが出口温度を 180°C に下げ、ボイラー効率を 7% 向上させます。蒸発器ゾーンの熱伝達係数は、85% 負荷で 68 W/m²・K に達します。このような正確な熱プロファイリングにより、 江蘇新能化工設備有限公司 露点腐食 (145°C 以下での酸結露) を避けるために各モジュールのサイズを決定します。お客様は、この設計ロジックに基づいて 3 年間で 99.2% の信頼性を報告しています。
以下のレーダー チャートは、エネルギー効率、運用コスト、排出量、メンテナンス、回収という 5 つの運用指標を比較しています。外側の多角形は、 ロータリーハース炉回収システム 一方、内側の多角形は熱回収のないベースライン プラントを反映しています。
レーダー チャートの洞察: 青いポリゴン ( RHF WHB ）エネルギー効率（指数 0.9 対 0.45）と運用コスト（0.85 対 0.5、低いほど優れています）の点で大幅に優れています。補助バーナーの代わりに廃熱を回収することで排出量が劇的に減少し、CO₂ 換算で 68% 削減されます。メンテナンス指数は、すす吹きの要件により緩やかな増加 (0.2) を示していますが、回収期間 (WHB の場合は 0.3) は急速な回復を示しています。のために 冶金廃熱ボイラー Manufacturer プロジェクトのライフサイクル コストは 10 年間で 42% 削減されます。 江蘇新能化工設備有限公司 自動ラッピング システムが組み込まれており、メンテナンスを年間 15 日未満に抑えます。このレーダー分析により、適切に設計されたことが確認されています。 炉WHB 現代の鉄冶金には不可欠です。
私たちの ロータリーハース炉WHB Supplier ネットワークにはヨーロッパ、東南アジア、中東が含まれます。マレーシアの 1 つの参考資料 (2024 年) では、わずか 1 回の計画停止で 9,800 時間の稼働時間を達成し、当社の耐久性が証明されました。 高温炉WHB 技術。
適切な水処理と煤吹きにより、 RHF廃熱ボイラー 専門家によって設計された RHF廃熱ボイラーメーカー 15〜20年持続できます。高温過熱器セクションでは、8 ～ 10 年後にチューブの交換が必要になる場合があります。 江蘇新能 耐クリープ性を高めるために 15CrMoG 合金チューブを使用しています。
の 産業用WHB 4 ～ 6 時間ごとのラッピングまたはスチーム/空気スートブロワーが含まれます。一般的な灰の蓄積速度は 0.8 ～ 1.2 mm/月です。洗浄により、清浄な状態の 95% 以内で熱伝達が回復します。私たちの 冶金WHB この設計には、ブリッジングを軽減するための大きなピッチのフィン付きチューブも備えています。
はい。改造する 炉廃熱回収 システムを既存の RHF に取り付けるには、慎重な煙道ガスダクトの変更と構造的サポートが必要です。地域のエネルギーコストに応じて、改修費用の回収期間は 14 ～ 22 か月です。 江蘇新能 は、タイイン期間中の生産ダウンタイムなしで、中国および海外で 30 件の改修を完了しました。
さらに技術的なデータや、 高温炉WHB 回転炉床炉用のソリューションについては、お問い合わせください 江蘇新能化工設備有限公司 – あなたの信頼できる 中国の排ガス回収装置メーカー そして RHF廃熱ボイラーメーカー 2005年以来。
参照データは、国際エネルギー機関 (IEA)、2024 年「産業廃熱回収: 冶金炉のベスト プラクティス」から取得。および江蘇新能の内部業績レポート (2025 年)。
