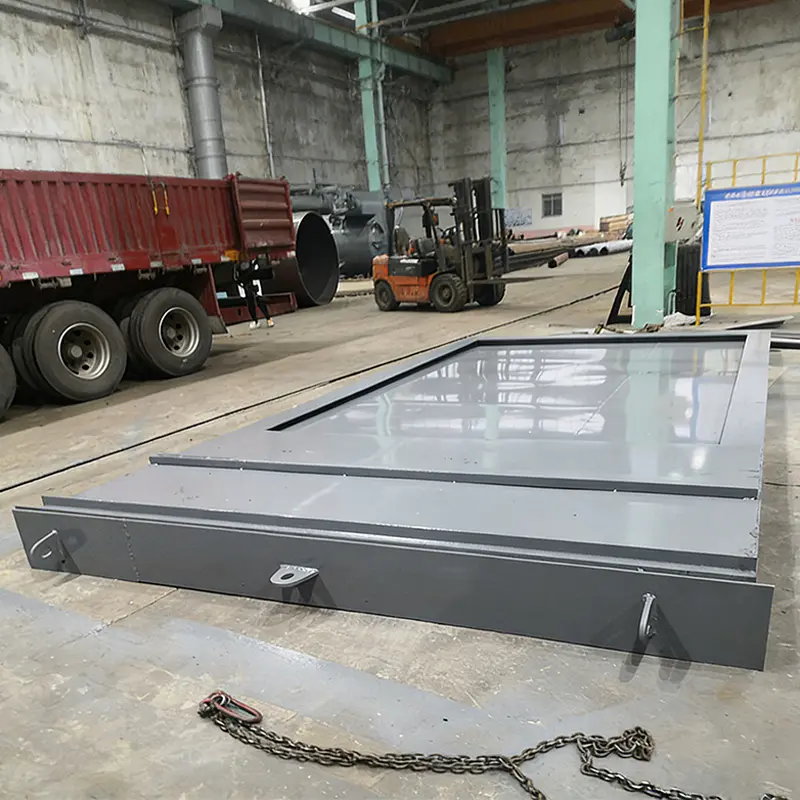

コークス炉排ガス用トリプル連動速動ゲートバルブは、コークス炉排ガスシステムの安全かつ効率的な運転のために特別に設計されています。ミリ秒レベルの応答と多層リンケージ制御により、バルブの開閉が遅い、誤操作が起こりやすいという業界の問題点に対処し、安定した制御可能なコークス製造プロセスを保証します。
工業用ボイラーのケーシングの下の水たまりが単なる配管の問題であることはほとんどありません。 60 t/h のコークス炉排ガス廃熱ボイラーでは、ケーシングの継ぎ目に沿って現れる水は、通常、管と管板の溶接の失敗、エコノマイザー管の薄化、またはハンドホールのガスケットのしだれのいずれか 3 つの原因を示しています。これら 3 つの障害は歩道から見るとほぼ同じに見えますが、修復にかかる費用とダウンタイムは大きく異なります。 誘惑は常に同じです。何かを締めて、ユニットをオンラインに保ち、次の計画停止中に対処する必要があります。これはまさに、ボイラー漏れの修理に 4 時間かかる作業...
Read Moreボイラー安全リリーフバルブの漏れ：詳細の前に簡単な答え ボイラーの安全逃がし弁に漏れがある場合は、管理上の問題としてではなく、圧力境界の欠陥として扱ってください。バルブは、加圧ドラムと過圧現象の間に立つ最後の機械的障壁であり、蒸気を連続的に通過させるバルブはすでに信頼できる障壁ではなくなっています。目に見えるプルームは、通常数週間前に始まり、ディスクとシートの間に最初の微細な蒸気経路が開いた一連の出来事の終わりです。 実際的な結論が最初に来ます。それがその後の行動すべてを決定するからです。プラグを差し込んだり、猿ぐつわを噛んだり、レバーを配線して下げたり、閉...
Read Moreボイラー PRV が漏れる理由: 結論を先に 午前3時、前日まで完璧に稼働していたボイラーの下の床に暖かい水たまりが広がる。自然な反応は、バルブが故障したと想定し、交換品を注文することです。その反応はたいてい間違っています。ボイラー PRV の漏れは、システム内のどこか別の場所での圧力トラブルの症状であり、安全弁はそれを報告できる唯一のコンポーネントにすぎません。 圧力リリーフバルブは、PRV、安全バルブ、リリーフバルブとも呼ばれ、固定設定値に固定された機械装置です。家庭用および軽度の業務用温水ボイラーは通常、2.5 bar または 30 psi に設定され...
Read More速動ゲートバルブとは何ですか?またどのように機能しますか? A 速動ゲートバルブ は、ミリ秒以内に流路を開閉するように設計された産業用安全およびプロセス制御デバイスです。複数の回転を必要とする標準的なゲートバルブとは異なり、 クイックゲートバルブ 空圧、油圧、または電気アクチュエータと偏心リンク機構を組み合わせて使用し、1 秒未満で全移動を達成します。最も高度な構成は、 トリプル連動ゲートバルブ 、機械的リンケージ、電気的インターロック、およびフェイルセーフ動作のための PLC フィードバックを統合します。コークス炉の煙道用途の場合、 中国速動ゲートバルブ から 江蘇新能化工設備有限公司 開店時間と閉店時間を厳守します 1秒 、従来の 3 ～ 5 秒のバルブ応答をはるかに上回ります。 2005 年に設立された中国の排ガス回収装置メーカーおよび廃熱回収システム会社である江蘇信能化工設備有限公司は、排ガス廃熱回収システムおよび化学装置の研究開発と製造を専門とし、ヒートパイプの開発からニッケルベースのろう付けから圧力容器の製造に至るまでの包括的な社内能力を備えています。当社の製品は石炭化学、冶金、発電、合成アンモニア産業で広く使用されており、海外市場にも輸出されています。専用として 速動型ゲートバルブメーカー , 江蘇新能が開発したのは、 コークス炉煙道用トリプル連動速動ゲートバルブ 特に高温 (800 ～ 1200℃) および過酷な冶金環境に適しています。
世界のコークス炉業界は、計画外停止の 32% が緊急対応の失敗によるものであると報告しています。ミリ秒レベル 工業用ゲートバルブ 従来のバルブと比較してリスクを 5 分の 1 に軽減します。この記事では、その動作原理、性能データ、産業上の利点について説明します。 速動ゲートバルブ .
の 速動ゲートバルブ 偏心スイング原理を採用しています。ゲート プレートは流れの方向に対して垂直に動きますが、レバー アーム アクチュエータを使用してトルクを増幅し、フル ストローク時間を短縮します。で トリプル連動ゲートバルブ 設計では、3 つの独立した制御層が同時に動作します: (1) 機械的リンケージ – 直接ロッド接続により、ゲートが物理的に 0.8 秒以内にエンドストップに到達することが保証されます。 (2) 電気インターロック – 異常なトルクが発生するとアクチュエータの電源を遮断します。 (3) PLC信号フィードバック – リアルタイムのバルブ位置を DCS システムに送信し、ガス収集および精製ユニットとの連携動作を可能にします。のために コークス炉ゲートバルブ 定格は DN600 (24 インチ)、典型的な作動時間は 0.6 ～ 0.9 秒、シール圧力は 0.25 MPa に達し、漏れ率は公称容量の 0.5% 未満です。の 中国トリプル連動ゲートバルブ から Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.
コークス炉の煙道システムに設置されると、バルブは圧力送信機またはガス検知器から「閉じる」コマンドを受け取ります。 PLC は同時にアクチュエータをトリガーし、上流のブロワーと下流のスクラバーに信号を送信して、協調した安全シャットダウンを作成します。 2024 年に山西省に設置された現場データによると、 クイックゲートバルブ 突然の圧力サージ (-2 kPa から 8 kPa) に 0.72 秒で反応し、排ガスの逆流を防ぎ、バッテリーを熱衝撃から保護します。
の table below compares key metrics between a standard industrial gate valve and a トリプル連動ゲートバルブ コークス炉の煙道用途向けに設計されています。データは API 600 および JB/T 6900 規格に基づいています。
| パラメータ | 従来のゲートバルブ | トリプル連動速動バルブ |
|---|---|---|
| 作動時間（フルストローク） | 3～8秒 | 0.5～0.95秒 |
| シール漏れ率(%) | 1.5～2.5% | ≤ 0.5% |
| 最大耐熱温度 | ≤ 550℃ | 800～1200℃（ZG35Cr24Ni7SiN） |
| 制御の冗長性 | シングル（手動・電動） | トリプルインターロックPLCフィードバック |
横棒分析: の chart highlights the dramatic reduction in actuation time achieved by the 速動ゲートバルブ 従来の工業用ゲートバルブとの比較。従来のバルブは、複数回転するハンドホイールや低速の電動アクチュエータにより、フルストロークに 3 ～ 8 秒かかります。対照的に、 トリプル連動ゲートバルブ から Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the クイックゲートバルブ 放出量を 80 m3 未満に制限しました。このパフォーマンスだからこそ 冶金ゲートバルブ 仕様では現在、新しいコークス炉プロジェクトでは 1 秒未満の作動が義務付けられています。
のために 高温用ゲートバルブ コークス炉の排ガス (800 ～ 1200 °C) などの用途では、不適切な材料を使用するとシールの完全性が温度とともに低下します。以下の折れ線グラフは、2 つの材料の漏れ率の推移を示しています: 標準鋳鉄と、使用される ZG35Cr24Ni7SiN 合金 中国速動ゲートバルブ manufacturer 江蘇新能。
折れ線グラフの解釈: の chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s トリプル連動ゲートバルブ 安定した酸化物層を形成する高いクロムおよびニッケル含有量 (24% Cr、7% Ni) のおかげで、1200°C であっても漏れを 0.8% 未満に抑えます。 100,000 m3/h のコークス炉煙道では、漏れを 2.2% から 0.5% に減らすことで、1,360 m3/h の有害ガスの放出が防止され、環境排出制限 (<50 mg/Nm3) への準拠が保証されます。これにより、 コークス炉ゲートバルブ 現代の統合製鉄プラントにとって好ましい選択肢です。
の 工業用ゲートバルブ 即効性のあるタイプでは、重工業全体で重要な役割を果たします。縦棒グラフは、一般的な導入率を示しています。 クイックゲートバルブ さまざまなプロセスセグメントのユニット（江蘇新能の納入2020年から2025年に基づく）。
縦棒グラフの洞察: の トリプル連動ゲートバルブ はコークス炉バッテリー (設備の 47%) に最大の市場を見出しており、逆転サイクル (20 ～ 30 分ごと) 中の安全のために 1 秒未満の応答が必須です。発電所 (23%) が使用 速動ゲートバルブs 排ガスバイパスとボイラー隔離用。化学プラント (18%) は、高温の反応器ベントにこれらのバルブを使用しています。一般冶金 (12%) には、焼結およびペレット化プラントが含まれます。 55 本の煙道を備えた一般的な 4.3 メートルのコークス炉バッテリーの場合、従来のバルブを 中国速動ゲートバルブ 年間ガス漏出量を 620 万立方メートル削減し、揮発性有機化合物の排出量を直接削減します。専用として 工業用ゲートバルブ manufacturer , Jiangsu Shineng は 2018 年以来 380 台以上のトリプル連動ユニットを供給しており、緊急停止時の現場故障はゼロです。
標準プロセスバルブと比較して、 速動ゲートバルブ トリプルインターロックにより、優れた安全性と動作信頼性を実現します。レーダー チャートは江蘇新能の 5 つの属性を評価します。 コークス炉ゲートバルブ デザイン。
レーダーチャートの評価: の blue polygon (triple interlinked クイックゲートバルブ ）すべての重要な指標にわたってスコアが大幅に高くなっています。ミリ秒駆動により応答速度9.5/10を実現。比類のない冗長性と安全性 (10/10) – トリプル インターロック (機械電気 PLC) が単一点障害を防ぎます。 ZG35Cr24Ni7SiN 合金と硬化処理されたシール表面により、高温耐久性は 9/10 に達します。漏れ制御は 8.5/10 と評価され、漏れ率は 0.5% 以下です。偏心設計により作動トルクが低減され、バルブ本体内に複雑な空洞がないため、メンテナンス性も向上しました（7.5/10）。対照的に、従来のゲートバルブ (赤破線) は、応答速度 (2/10) と安全冗長性 (3/10) で低いスコアを示しています。のために 頑丈なゲートバルブ コークス炉反転システムに適用すると、三重連結設計によりオペレータの介入が 70% 削減され、誤操作事故が排除されます。これが江蘇新能の理由です。 冶金ゲートバルブ manufacturer 資格は主要な鉄鋼グループによって認められています。
主役として 速動型ゲートバルブメーカー そして トリプル連動ゲートバルブ supplier , Jiangsu Shineng は、高温およびハイサイクル用途向けのカスタム ソリューションを提供しています。当社のバルブは ISO 9001、API 600、および JB/T 6900 に基づいて認証されています。通常の寿命は、性能の低下なしに 50,000 サイクルを超えます。
のために sizes DN300 to DN800 (12-32 inches), the 速動ゲートバルブ でフルストロークを達成 0.5～0.95秒 。江蘇新能 トリプル連動ゲートバルブ コークス炉の煙道では、空気圧スプリングリターン アクチュエータを使用すると、最短 0.62 秒に達することができます。これは標準の電動ゲートバルブ (3 ～ 8 秒) よりも大幅に高速です。
はい。の 工業用ゲートバルブ 設計には手動オーバーライドハンドルが含まれています。電源または空気圧の故障の場合、オペレーターは 5 ～ 10 秒以内にバルブを閉じることができます (サイズによる)。ただし、トリプル インターロック システムは 99.9% の信頼性が証明されており、手動で使用することはほとんどありません。
定期的なメンテナンス (6 ～ 12 か月ごと) には、シール面の摩耗のチェック、ステムのネジ山の潤滑、およびアクチュエータの応答時間のテストが含まれます。硬化合金オーバーレイは、改修なしで 1000°C の排ガス中で最大 3 年間の連続運転を保証します。として 冶金ゲートバルブ manufacturer , Jiangsu Shineng は、重要な設置に対してリモート診断とオンサイト サービスを提供します。
のために further technical specifications or a customized カスタムゲートバルブサプライヤー コークス炉または工業プロセス向けのソリューションについては、江蘇新能化工設備有限公司にお問い合わせください。
